7.4 工业现场的串口通讯

我们在前一节中详细地了解了工业领域知名的Modbus协议，他属于OSI的应用层协议，同时还提到了其他的一些异步串行通讯协议，以及面向字节编码的主从网络、面向位编码的对等网络。 本节主要讨论这些网络的物理层和数据链路层相关的知识，尤其面向工业现场的网络所涉及的抗干扰、容错等。

工业现场需要多个设备之间通讯，即若干个设备组成的网络，如各种传感器、执行器类设备，这些设备都是典型的嵌入式系统，硬件的资源较少，软件多数使用RTOS确保实时性。 此外，从系统安全性角度考虑，大多数工业现场的设备网络是独立的，不与其他网络连接。基于UART功能单元如何实现多设备之间互联呢？

标准的RS-232通讯接口仅支持两个设备之间连接，而且传输距离较短。由于差分信号具有极强的抗共模干扰的能力，而且信号的收发双方无需共地，因此差分传输被广泛应用于通讯领域， 譬如我们熟悉的USB通讯接口就是采用差分传输。严格说，电路中传输的所有电压信号都是差分的，以“系统地”作为基准电压来测量信号的电压，为了不引起混淆通常把此类信号称作单端的信号。 差分传输则使用一对信号线传输电压信号，使用两个信号的相对电压差值表示所传输的信号电压，在传输逻辑信号时“1”和“0”电压保持反转关系，如图7-16所示。有人把这一对信号线的状态比喻成跷跷板上的两个人A和B， 当A被翘起来时两人的高度差是正值(如代表逻辑“1”)，当B被翘起来时高度差为负值(如代表逻辑“0”)，任何时候在跷跷板的两边加上相同大小的力不会改变跷跷板的状态(即两人的高度差不会被改变)。 即使一对差分信号的电压差仅有数十个毫伏，外界干扰引起的几个伏特同时加在差分信号对上不会影响电压差，这就是差分信号的共模干扰抑制能力。为什么需要针对共模干扰呢？ 绝大多数干扰信号都是以共模形式存在。

../_images/single_ended_vs_differential_signaling.jpg

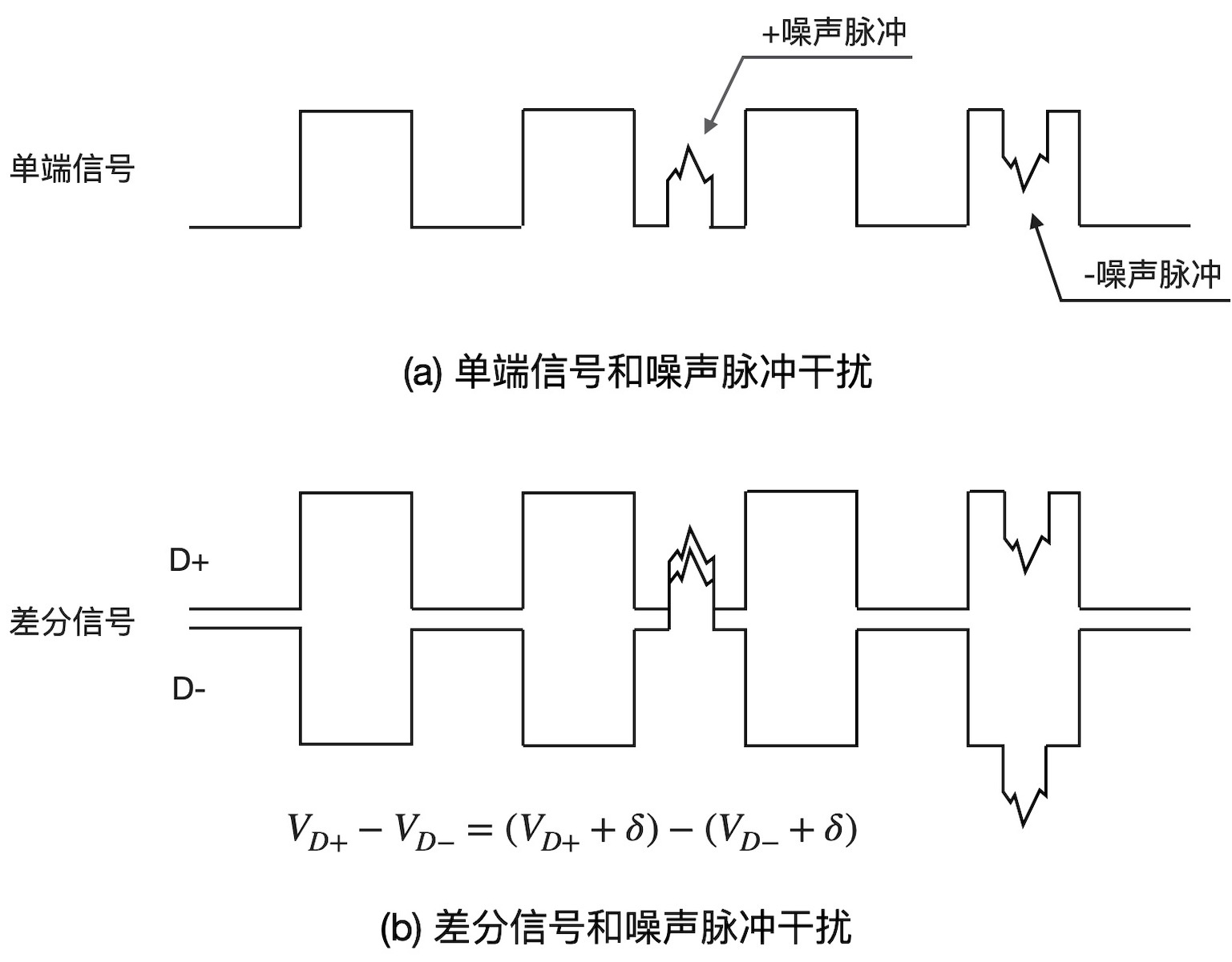

图7.16 单端信号和差分信号对噪声脉冲干扰的区别

将单端信号转换成差分信号的电路单元称作差分驱动器，将差分信号转换成单端信号的电路单元称作差分接收器，他们都是工业现场的通讯领域常用的。如图7.17所示， 使用一对差分驱动器和差分接收器将单端的异步串行数据信号转换成差分信号，在低波特率条件下，两个设备之间的通讯距离可达1.2Km以上。

../_images/rs422_physical_layer_difference_signals.jpg

图7.17 单端信号和差分信号之间转换

上图中的RT电阻称作终端电阻，他们在差分传输网络中很常见，其作用是消除差分信号线上的反射信号以避免反射信号与原信号叠加造成的干扰。 终端电阻的阻值大小和功率(根据I^2 * R粗略估算)需根据差分驱动器的工作电压和驱动电流来选择，绝大多数RS422和RS485驱动器都选择使用120欧姆至少0.25W的电阻。 图7.17中的电路仅将单端信号和差分信号实现远距离的异步串行通讯，如果需要实现多设备之间互联，我们有两种选择：全双工的和半双工的差分传输网络。 全双工的差分传输网络拓扑如图7.18所示，根据差分信号的驱动器和接收器的关系，不难发现这种网络是主从结构的，主机(Master)通过TxD发送的数据被转换为差分信号传输到所有从机的差分接收器， 主机的差分接收器能够接收所有从机发送的数据。这种网络中设备所用的“单端-差分信号收发器”被称作全双工差分收发器或RS-422接口。

../_images/rs422_master_slave_network_topology.jpg

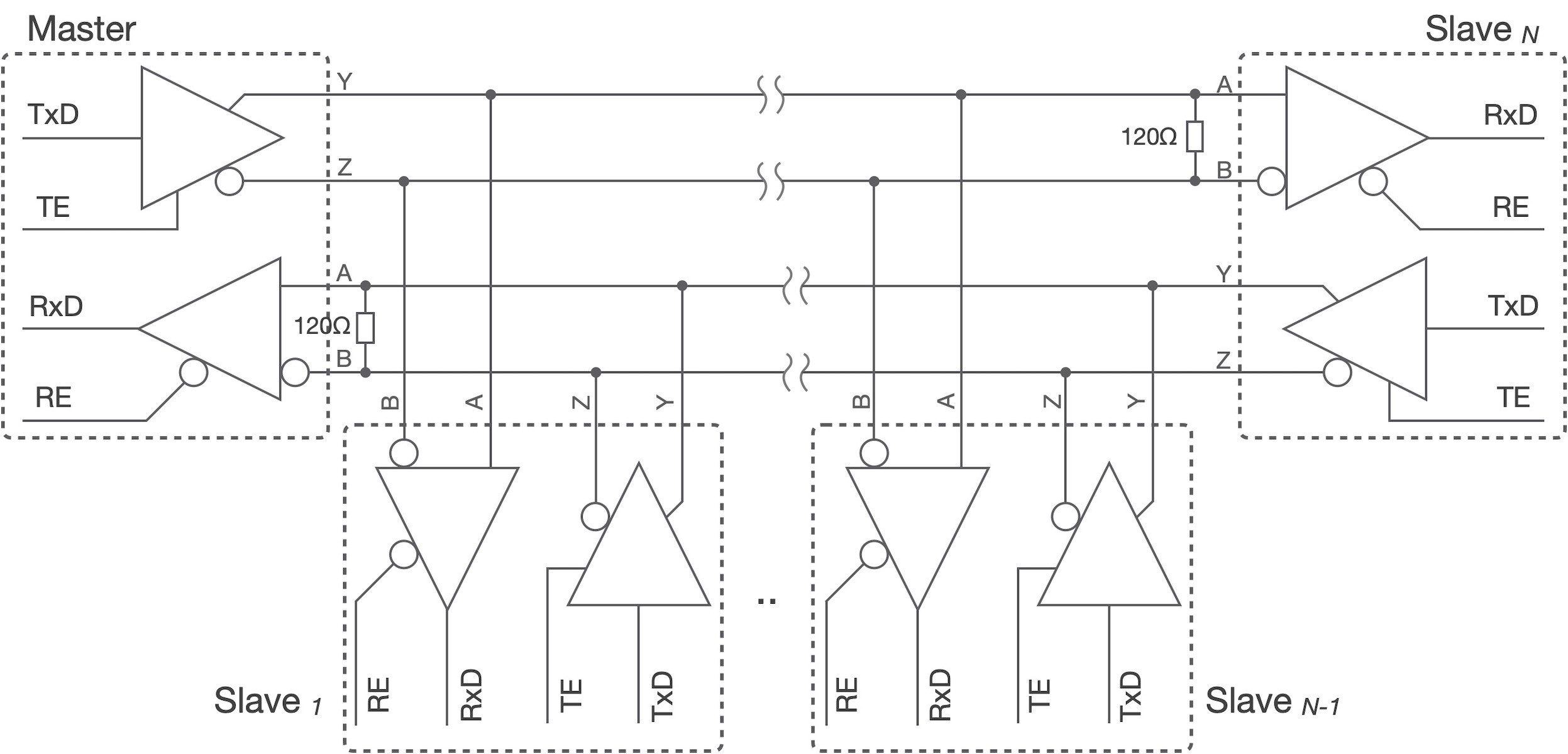

图7.18 全双工的差分传输网络拓扑

在全双工的差分传输网络中使用的差分驱动器都必须具有三态功能，即某个从机不发送数据时其差分驱动器的两个差分输出信号保持高阻态，其他从机才能使用所有从机共享的差分信号对发送数据。 因此，上图中的所有差分驱动器都带有发送使能控制信号“TE”，使用从机MCU的可编程I/O引脚来控制“TE”。当“TE=1”时允许发送，当“TE=0”时该差分驱动器的输出处于高阻态，即禁止发送数据。 那么这种全双工的差分传输网络是如何工作的呢？任何从机都不能主动向主机发送数据，整个网络内仅有一个主机，只有主机可以主动发起数据传输，譬如主机发出一个Modbus数据帧(见前一节)， 所有从机都能收到该数据帧并根据数据帧中的从机地址信息确定是否需要给予应答。换句话说，这种网络内的每一个从机必须有一个惟一的地址，与主机发出的数据帧中地址字节向匹配的从机是被允许给主机一个应答帧， 这样的网络借助于主从轮询方法主机可以访问任何一个从机，并与之进行“请求-应答”型通讯。因此，全双工的差分传输网络是主从结构的。

你能根据图7.18所示的网络拓扑完整第描述主机和某个从机之间的一次通讯过程吗？建议仍使用Modbus协议。

半双工的差分传输网络拓扑如图7.19所示。为什么说是半双工的网络呢？仅使用一对双绞线连接网络上所有设备，任何时候只能有一个设备发送信息，其他设备都是接收者。 这种网络中每个设备所用的“单端-差分信号收发器”称作半双工差分收发器或RS485接口。

../_images/rs485_multimaster_network_topology.jpg

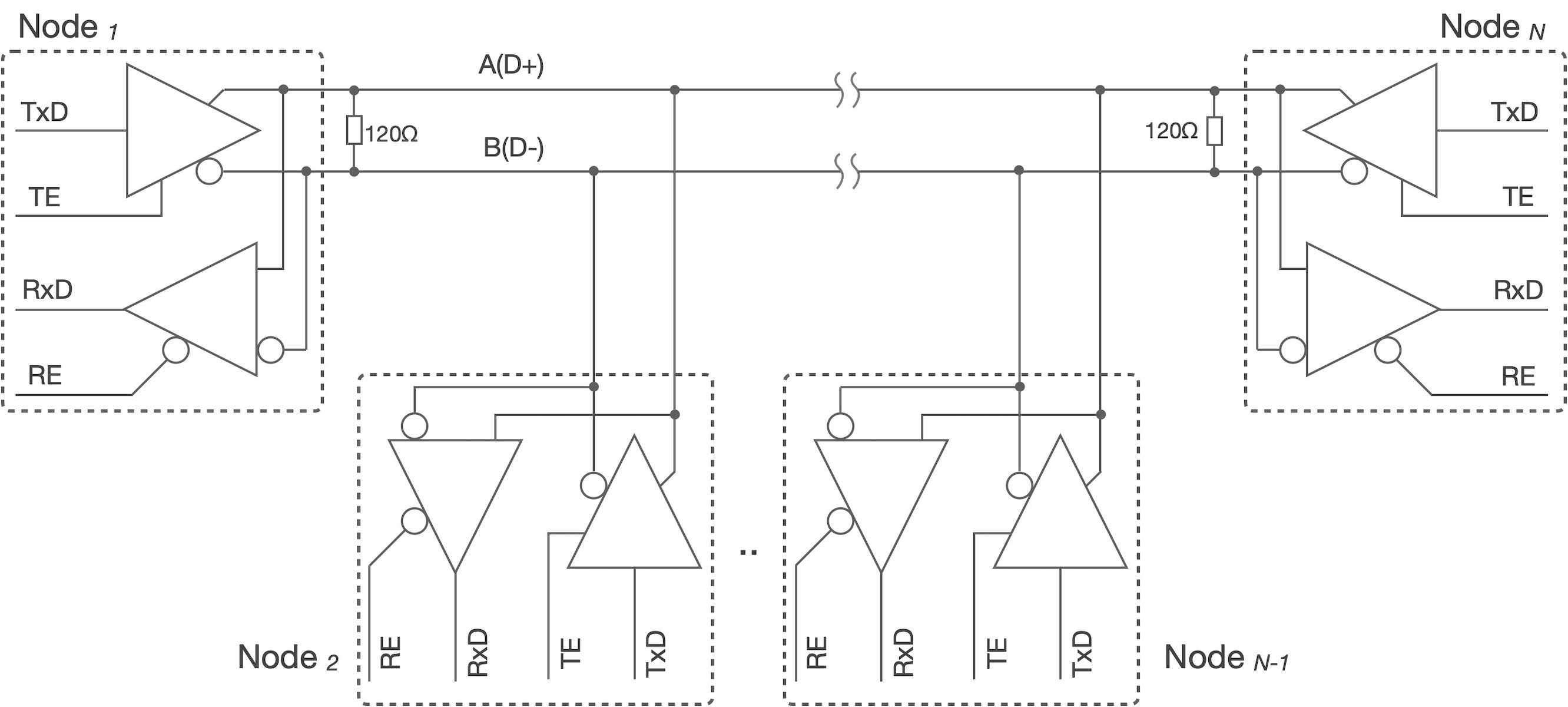

图7.19 半双工的差分传输网络拓扑

对比图7.18和图7.19，全双工差分传输网络的任一从机发送数据时只有一个接收者——主机，而半双工差分传输网络上任一节点发送的数据其他节点都可以接收到。 显然，图7.19中的半双工差分传输网络可以实现多主网络或对等网络，从数据传输的源设备和目的设备看，图7.18所示的全双工差分传输网络只能实现单主从网络。 采用异步串行通讯且支持多主的工业网络的物理层都是采用RS485接口，面向字节编码的多主机网络一般采用令牌传递机制来协调多主机。

为了更好地了解工业现场的异步串行通讯应用，下面给出一个设计示例。该示例的目的是了解如何使用UART功能单元实现工业现场网络接口，硬件结构和实物如图7.20所示。

../_images/bluefi_extend_ethernet_dual_rs485_structure.jpg

图7.20 BlueFi拓展板——以太网和双RS485接口模块

这是BlueFi的一种网络接口功能拓展板，带有一个100MBase以太网接口(该接口的电路和软件参见第6.5节)，两个RS-485通讯端口(或一个RS422通讯端口)。 RS-485接口部分的电路原理图参见图7.21。

../_images/bluefi_extend_dual_rs485_sch.jpg

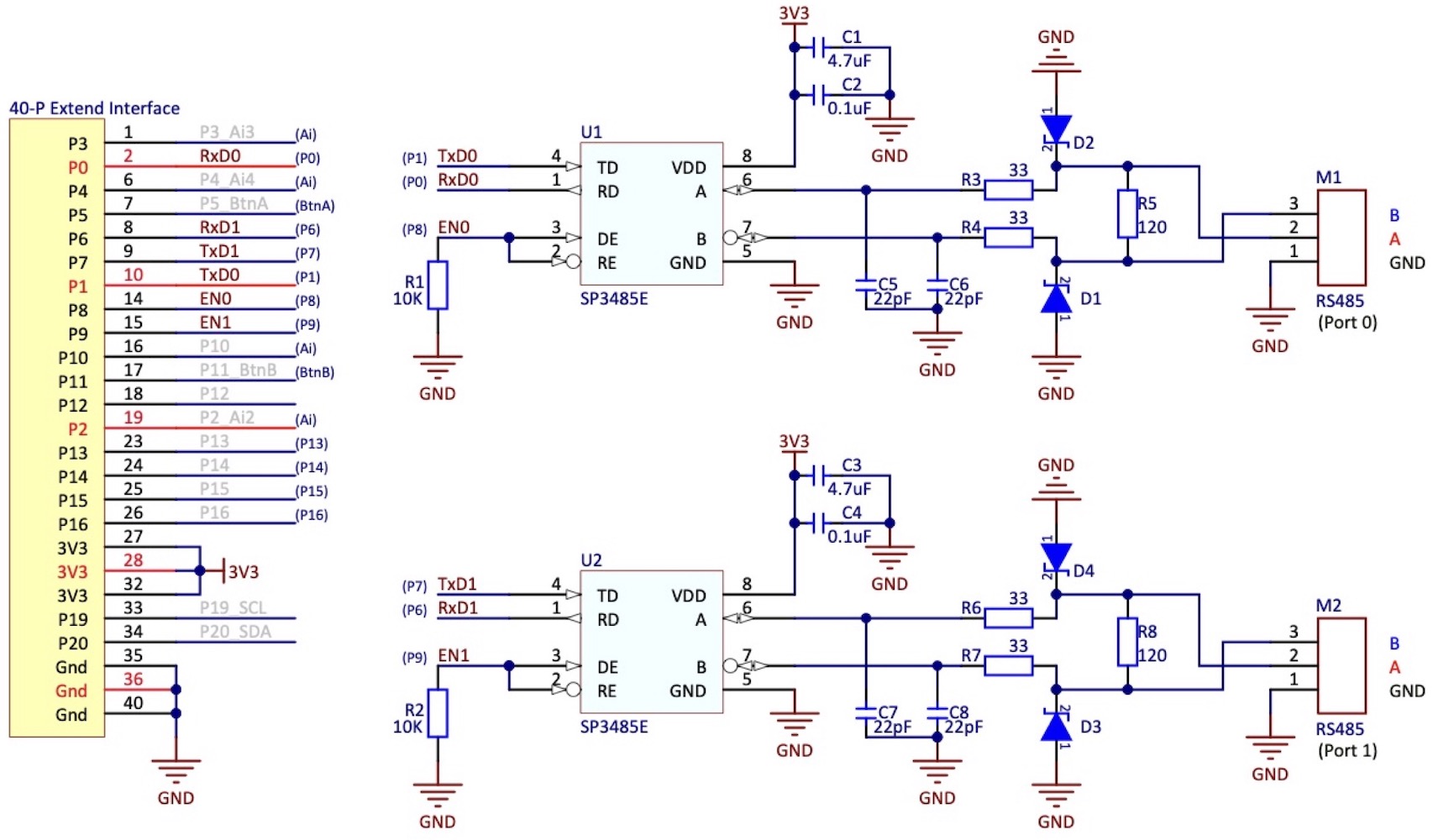

图7.21 双RS485接口模块的电路原理图

上面的原理图中使用2个标准的半双工差分信号收发器实现2个标准RS-485端口，使用任何一个端口都可以连接到一个半双工差分传输的网络上， 或者同时使用两个端口连接到全双工差分传输网路上。每个RS485接口收发器占用BlueFi的3个拓展引脚，分别用作RxD、TxD和EN(收/发使能控制信号)。 其中，RS-485收发器的EN信号为逻辑“0”时处于接收状态，为逻辑“1”时处于发送状态，我们使用10K下拉电阻确保EN信号默认为低电平，即RS485收发器处于接收数据状态， 仅当需要发送数据时才将EN置为高电平。

我们打算使用两个或更多个BlueFi和通讯扩展板，并使用2根信号线将两个扩展板的0号RS-485端口连接起来，请注意正确的接线：所有扩展板RS-485端口的A与A对接，B与B对接。 多个BlueFi中的角色分别为一个主机和多个从机，并采用主从结构网络，每次通讯总是由主机发送一个数据帧，第2个和第3个字符为从机地址，每个从机由一个惟一的地址， 当从机收到主机数据帧中的地址字符与自身地址匹配时则发出一个应答帧，从机发出的应答帧的第2个和第3个字符也是从机地址。

很显然，主机角色和从机角色所用软件是不完全相同的。在编写软件前，应参考图7.11(参见第7.2节)所列举的串口通讯协议的基本要素设计将要实现的主从多机通讯的协议，参考如下：

  1. 波特率=9600
  2. 字节格式=8N1 (即8位数据，无检验位，1个停止位)
  3. 数据形式=ASCII
  4. 数据帧头=’s’
  5. 数据帧尾=’n’ (即换行符，十六进制表示为0x0A)
  6. 数据帧校验算法：无
  7. 数据帧格式：固定长度的4个信息域，即帧头(1B)、从机地址(2B)、数据域(6B)、帧尾(1B)，总长度为10字节

为了调试方便，我们使用Python脚本方法来设计示例程序，请参考第4.1节最后一部分内容中描述的方法将更新自己的BlueFi开源板的Python解释器固件， 并将BlueFi与电脑USB端口正确地连接，确保电脑的资源管理器中能看到名为“CIRCUITPY”磁盘。

我们首先给出从机的示例程序，代码如下：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
# RS485 slave: addr = ?
myAddr = '28'
import time, random
import digitalio, board, busio
from hiibot_bluefi.basedio import LED
led = LED()  # LED on whlie sending data
en0 = digitalio.DigitalInOut(board.P8)
en0.switch_to_output( value=0 )  # enable receive
uart0 = busio.UART( board.P1, board.P0, baudrate=9600, timeout=0.5, receiver_buffer_size=32)
led.red = 0  # turn off
### generate a random string
def generateStr():
    sstr = 's' + myAddr
    for i in range(6):
        sstr += chr(random.randint(48, 57)) # '0'~'9'
    sstr += '\n'  # 0x0A is terminator
    return sstr
### send a response
def uart0Send(sstr) :
    outBuf = bytes( sstr, 'uft-8' )  # converte a string into bytearray/bytes
    led.red = 1    # LED On
    en0.value = 1  # enable transmit
    time.sleep(0.005)
    uart0.write(outBuf) # send data
    time.sleep(0.005)
    en0.value = 0  # enable receive
    led.red = 0    # LED Off
### receiving message and response
uart0.reset_input_buffer()  # clear buffer
while True:
    if uart0.in_waiting > 3:  # the number of bytes in receive buffer
        in0Buf = uart0.readline()  # read data until in-char=neline character (0x0A)
        if len(in0Buf) > 3 :
            in0Str = str( in0Buf, 'utf-8' )  # converte a bytearray into string
            print("No." + myAddr + " Slave got: " + in0Str)
            uart0.reset_input_buffer()
            if in0Str[1:3]==myAddr : # [s][addr.h][addr.l][..]
                uart0Send( generateStr() )
                print("Response ok")

该示例程序中，第2行“myAddr=’28’”是指定从机的地址(字符串形式)，当发送应答帧时会使用这个信息(第13行)，收到数据帧时也将使用该信息判断是否需要发送应答帧(第37行)。 程序启动时首先导入必要的库模块，包括digitalio、board、busio，然后在第7～8行代码中对0号RS485端口的收/发使能信号进行初始化， 第9行实例化一个UART子类并对其初始化(指定引脚、波特率、等待的超时时间等)。我们还打算使用BlueFi的红色LED指示灯亮和灭来指示发送状态：发送时让红色LED亮，发送完毕则灭掉。

我们定义了两个子程序分别生成发送字符串和发送字符串的功能。从机发送的字符串是从机应答帧，总长度为10个字节，格式为：

  1. 帧头字符固定为‘s’
  2. 第2个和第3个字符固定为本从地址
  3. 第4～9个位置是6个随机字符
  4. 最后一个字符固定为换行符，即0x0A作为帧尾

两个子程序首先按上述的信息结构组织应答帧，发送应答帧前先将0号端口的收/发使能信号置位，即“en0.value=1”，然后在发送应答帧“uart0.write(outBuf, 10)”， 发送完毕后使用“en0.value=0”将收/发使能信号清零，即进入接收状态。

事实上，从机始终处于接收状态，主机或其他从机发送的数据帧都会被接收下来，然后根据数据帧中的地址信息判断是否需要应答，否则丢弃收到的数据帧。 从机的主循环中，始终检查串行接收缓冲区是否有数据，如果有则读取数据直到遇见换行符才结束(或超时结束)，然后将接收到的字符串打印到LCD屏幕上， 并判断接收到的数据帧中第2个和第3个字符是否与本机地址相匹配，如果匹配则调用子程序发送应答帧。

主机的示例程序稍显复杂些，虽然功能也十分简单：按下BlueFi的A按钮时发送一个数据帧给指定的从机，数据帧的总长度也是10个字节，格式为：

  1. 帧头字符固定为‘s’
  2. 第2个和第3个字符是待访问的从机地址字符串
  3. 第4～9个位置是6个随机字符
  4. 最后一个字符固定为换行符，即0x0A作为帧尾

然后主机进入等待应答帧的状态，如果在预定的时时间内收到应答帧则等待下次按A按钮再次发送。正常的主机程序的就是如此简单， 然而如何应对不正常的情况呢？譬如预定时间内没有收到从机的应答帧，怎么办？我们采用再次发送同样数据帧的方案，也就是重试。重试多少次呢？ 下面示例程序重试2次。主机的示例程序如下：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
# RS485 master
import time, random
import digitalio, board, busio
from hiibot_bluefi.basedio import  LED,Button
led = LED()  # LED on whlie sending data
btn = Button()
en0 = digitalio.DigitalInOut(board.P8)
en0.switch_to_output( value=0 )  # enable receive
uart0 = busio.UART( board.P1, board.P0, baudrate=9600, timeout=0.5, receiver_buffer_size=32)
outBuf = b''  # out buffer
led.red = 0
slaveAddr = ('29', '28', '27', '26', )  # list of the slave address
slaveIndex = 0  # index of the slave address
###### generate a random string
def generateStr(saddr):
    sstr = 's'+saddr
    for i in range(6):
        sstr += chr(random.randint(48, 57)) # '0'~'9'
    sstr += '\n'  # 0x0A is terminator
    return sstr
###### send data from RS485 port (UART0 be used)
def _u0send():
    global outBuf
    led.red = 1   # LED On
    en0.value = 1 # enable transmit
    time.sleep(0.005)
    uart0.write(outBuf) # send data
    time.sleep(0.005)
    en0.value = 0 # enable receive
    led.red = 0   # LED Off
###### the 1st send, generate a bytearray and save
def uart0Send(sstr) :
    global outBuf
    outBuf = bytes(sstr, 'utf-8')  # converte a string into bytearray/bytes
    _u0send()
###### resend, the 2nd, 3rd send
def tryAgainSend():
    print("timeout of response, I'll try again")
    _u0send()
###### read data from in buffer and print
def revProcess() :
    global slaveIndex
    in0Buf = uart0.readline()
    in0Str = str(in0Buf, 'utf-8')  # converte a bytearray into string
    if len(in0Str)==10 and in0Str[1:3]==slaveAddr[slaveIndex]:
        print(f"got slave addr='{slaveAddr[slaveIndex]}' response: " + in0Str)
    else:
        print("got a response: " + in0Str + ", but this is a error frame!")
    slaveIndex = (slaveIndex+1)%len(slaveAddr)
    print("press A-Button to access next node")

# a finite state machine be used to control communication
fsm_State = 0 # 0:idle, 1:revWaiting, 2:tryAgain_a, 3:tryAgain_b
stPoint = time.monotonic()
waitSeconds = 1.0
while True:
    btn.Update()
    # idle state
    if fsm_State==0 :
        if btn.A_wasPressed :
            uart0.reset_input_buffer()
            uart0Send( generateStr(slaveAddr[slaveIndex]) )
            stPoint = time.monotonic()
            print(f"send to slave addr='{slaveAddr[slaveIndex]}' ok")
            fsm_State = 1  # shift to next state
    # wait response state
    elif fsm_State==1 :
        if uart0.in_waiting >= 3:
            revProcess()
            fsm_State = 0  # shift to idle state
        if (time.monotonic() - stPoint) >= waitSeconds :
            tryAgainSend()
            stPoint = time.monotonic()
            fsm_State = 2  # shift to next state
    # wait response state after resend (the 2nd send)
    elif fsm_State==2 :
        if uart0.in_waiting >= 3:
            revProcess()
            fsm_State = 0  # shift to idle state
        if (time.monotonic() - stPoint) >= waitSeconds :
            tryAgainSend()
            stPoint = time.monotonic()
            fsm_State = 3  # shift to next state
    # wait response state after resend (the 3rd send)
    elif fsm_State==3 :
        if uart0.in_waiting >= 3:
            revProcess()
            fsm_State = 0  # shift to idle state
        if (time.monotonic() - stPoint) >= waitSeconds :
            print("timeout of response, I'll give up")
            slaveIndex = (slaveIndex+1)%len(slaveAddr)
            fsm_State = 0  # shift to idle state

现在你可以将上面主机程序保存到一个BlueFi上(即保存到作为主机使用的BlueFi的“CIRCUITPY/code.py”文件)，并将从机程序保存到另一个BlueFi上。 然后将两个BlueFi开源板分别插入两个通讯接口拓展板，标记以下那个是主机，并用两根电线将0号RS-485端口连接好。准备妥当之后，可以试一试按下作主机角色使用的BlueFi的A按钮， 并观察两个BlueFi的LCD屏幕上显示的内容，根据屏幕上显示的信息，我们很容易判断通讯是否成功。

运行并观察上面的示例程序后，我们再来了解主机的程序代码。主机的初始化代码与从机的相似，只是需要增加按钮类模块。第12行代码“slaveAddr = （’29’, ‘28’, ‘27’, ‘26’, )”是待访问的从机地址列表。 第13行代码声明一个从地址索引变量(初始值为0)，在主循环程序中，每按下一次A按钮则访问一个从节点，成功收到从节点应答或重试若干次仍失败后，这个从地址索引变量增加1，即访问下一个节点。

主机的主循环程序显得明显复杂！我们使用一个有限状态机(Finite State Machine)来控制主机的“等待A按钮被按下，首次发送数据帧，等待应答超时后重试， 等待应答超时后再重试”通讯流程。事实上，实现这样的通讯流程有很多种方法，有限状态机的实现方法在逻辑上更简单一些。由于Python语言不支持“switch-case”语法， 上面示例程序中使用“if..elif..”，熟悉C语言或其他支持“switch-case”的编程语言的你肯定能给出更高效的有限状态机。

主机的示例程序中使用的有限状态机的流程图如图7.22所示。根据下图对照主机的示例代码，我们就很容易理解这些代码的目的。

../_images/bluefi_rs485_master_fsm_flowchart.jpg

图7.22 主机的有限状态机(通讯流程控制)

通过对上面示例的反复测试，相信你会发现，正常情况下主机发送数据帧从机立即给出应答，主机的通讯流程控制的有限状态机总是在“空闲状态”和“等待应答帧状态”之间切换， 极其偶尔会出现重试等待的状态。可以看出，通讯流程控制的大量工作是容错，即处理极少发生的错误。事实上，绝大多数工业控制器的软件工作都是在做容错处理， 虽然错误发生的几率很低，但可能会导致灾难性后果。

工业现场使用异步串行通讯接口组建的网络，虽然通讯速率低、数据吞吐量低，同时这种网络的实施成本也很低，网络节点控制器的CPU速度、计算性能、存储空间等资源都可以很低， 但是此类网络的可靠性和实时性非常高。传统的Ethernet接口及其网络是非实时的，目前已有很多种改进的Ethernet接口具有高实时性，且兼具数据传输的高速度和大吞吐量， 但是这些网络的实时成本很高。所以，工业传感器和执行器等设备之间互联的低层网络的物理层仍采用异步串行通讯接口，如RS-485、RS-422等，高层协议的类型虽然很多种但相似性很明显， 这类网络统称设备层网络(Device Network)。工业控制主机之间，以及主机与数据中心、服务器之间则使用Ethernet等高速网络。

本节从差分信号特有的抗共模干扰能力开始，了解异步串行通讯接口的单端信号和差分信号之间的转换方法，差分传输网络不仅具有较高的抗干扰能力和长距离传输能力等 这些正是工业现场的多设备之间互联所需要的。结构化的数据帧、信息广播、惟一从机地址等是实现系统间互联网络的点对点数据传输的基本机制， 主从结构、多主结构、对等结构等网络上节点间关系决定了网络拓扑、数据传输方向等。
